Запояване на елементите

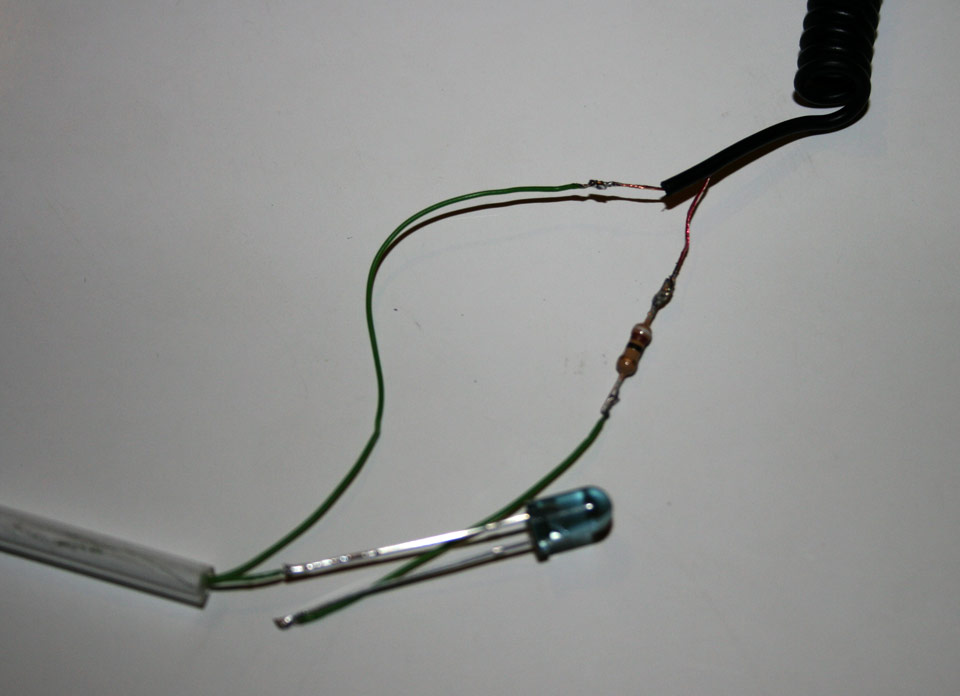

На този етап вече трябва да преминете към свързването на цялата поредица от елементи в една обща верига, която ще бъде затворена при включването на USB конектора в компютър. Тук на помощ идват двете полезни неща, които научихте туко що за полюсите на USB конектора и съответно на свеотдиодите. Нещата трябва да са свързани в точно тази последователност, за да функционира всичко правилно: плюс от USB порта, съпротивлението (при него няма неправилна посока), следва връзка към плюса на първия светодиод, от минуса на първия към плюса на втория и за финал от минуса на втория диод към земята на USB конектора. При спазване на тази поредица не би трябвало да имате абсолютно никакви проблеми... :)

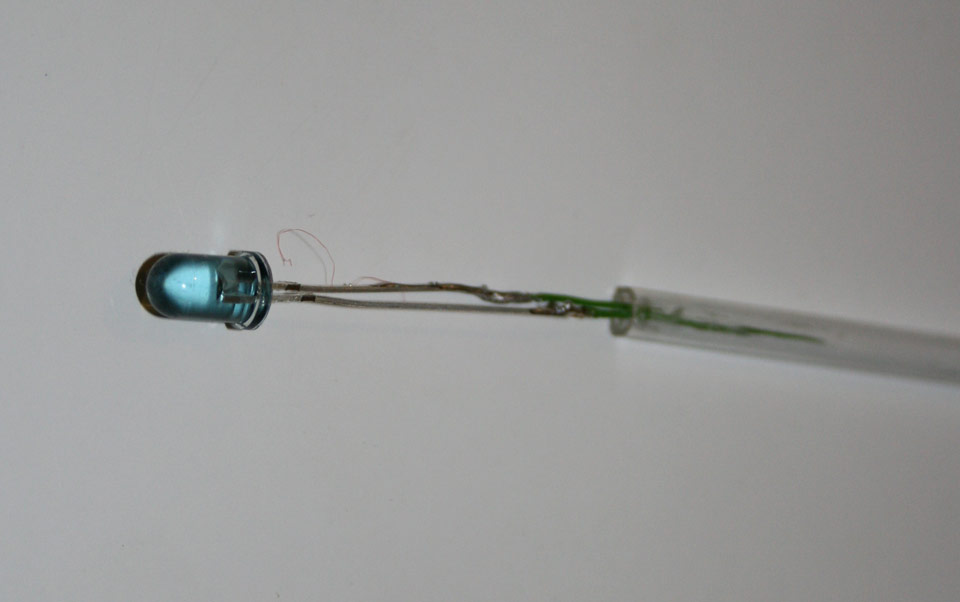

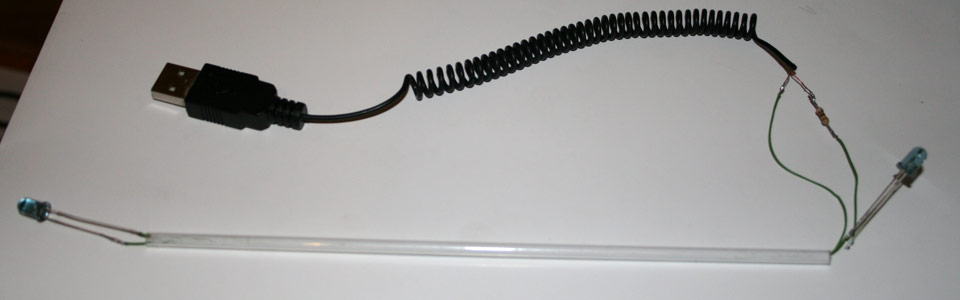

Естествено в зависимост от основата, която сте си избрали (най-добре с дължина 20 сантиметра) трябва да използвате различно количество проводник за връзка между различните елементи. След внимателното запояване на компонентите е добре да проверите отново дали сте свързали всичко правилно (дали е спазена правилно поредицата). Следва изолиране на връзките, за да се елиминира възможността от случаен контакт (късо съединение), което не само може да повреди сензорния панел, но може да доведе и до повреда в компютъра (най-малкото да изгори USB хъба).

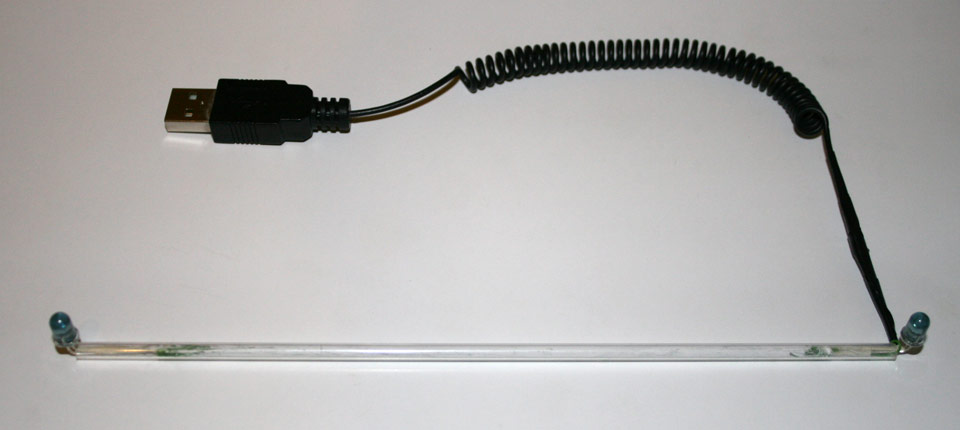

След извършването на проверката и изолирането на връзките остава да сглобите вашия готов Sensor Bar и да го тествате. Ето така изглеждаше нашето готово решение, като единствено добавихме по една капка течен силикон в двата края на тръбичката, за да закрепим стабилно диодите. Тук е важно, преди да захванете двата диода здраво, да обърнете внимание на това те да сочат точно напред в една и съща посока. В противен случай, особено ако ъгъла на видимост на светлината е по-слаб може да имате проблеми с улавянето на сензорния панел от дистанционното и съответно финалния резултат по отношение на точността да не е толкова добър.
